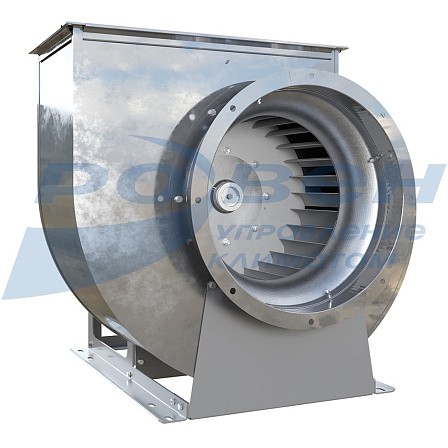

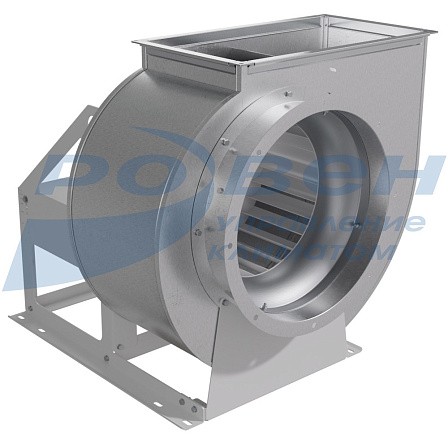

Вентиляторы радиальные серии ВРВ

  • Радиальный вентилятор низкого давления с мотор-колесом
  • Рабочее колесо с вперед загнутыми лопатками
  • Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
  • Биметаллическая защита электродвигателя
  • Компактная конструкция
  • Возможность изменять положение корпуса
товар сертифицирован
сделано в ровен


Описание
Характеристики
Другие товары группы
Модели
Скачать прайс-лист
19 июля 2019 611.84 kb

Компания РОВЕН предлагает купить вентиляторы радиальные серии врв в Воронеже по выгодной цене. Приглашаем посетить наш офис по адресу: Воронеж, пер. Отличников, 1Г. Позвоните по телефону +7 473 262 21 00, наши специалисты ответят на все ваши вопросы.

Вентиляторы радиальные серии ВРВ.pdf
407.88 КБ , 10.04.2019 Скачать

  • Радиальный вентилятор низкого давления с мотор-колесом
  • Рабочее колесо с вперед загнутыми лопатками
  • Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
  • Биметаллическая защита электродвигателя
  • Компактная конструкция
  • Возможность изменять положение корпуса
  • Регулируемое основание, возможность установки вентилятора в вертикальном и горизонтальном положении
  •

Пуск и остановку вентилятора производить только с помощью пускозащитной аппаратуры.


Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВРВ

ВРВ чертеж.jpg

Модель

A

B

H

a

b

ВРВ-2,0-GQ/4E-0,33/1500/220

354

222

485

206

116

ВРВ-2,0-GQ/4D-0,33/1500/380

354

222

485

206

116

ВРВ-2,2-GQ/4E-0,51/1500/220

397

230

545

233

129

ВРВ-2,2-GQ/4D-0,49/1500/380

397

230

545

233

129

ВРВ-2,2-GQ/6D-0,3/1000/380

397

230

545

233

129

ВРВ-2,5-GQ/4E-0,9/1500/220

441

263

605

259

146

ВРВ-2,5-GQ/4D-0,87/1500/380

441

263

605

259

146

ВРВ-2,8-GQ/4E-1,6/1500/220

494

299

677

291

167

ВРВ-2,8-GQ/4D-1,7/1500/380

494

299

677

291

167

ВРВ-2,8-GQ/6E-0,45/1000/220

494

299

677

291

167

ВРВ-2,8-GQ/6D-0,45/1000/380

494

299

677

291

167

ВРВ-3,1-GQ/4E-2,25/1500/220

555

316

761

328

185

ВРВ-3,1-GQ/4D-2,2/1500/380

555

316

761

328

185

ВРВ-3,1-GQ/6E-0,72/1000/220

555

316

761

328

185

ВРВ-3,1-GQ/6D-0,78/1000/380

555

316

761

328

185

ВРВ-3,5-GQ/4D-3,5/1500/380

625

317

857

371

211

ВРВ-3,5-GQ/6D-1,15/1000/380

625

317

857

371

211

ВРВ-4,0-GQ/4D-4,8/1500/380

704

361

965

419

239

ВРВ-4,0-GQ/6D-2,8/1000/380

704

361

965

419

239

ВРВ-4,0-GQ/8D-1,7/750/380

704

361

965

419

239

ВРВ-4,5-GQ/6D-3,5/1000/380

791

413

1085

472

266

ВРВ-4,5-GQ/8D-2/750/380

791

413

1085

472

266

Технические характеристики радиальных вентиляторов серии ВРВ

Модель

Напря-жение/

частота, В/50Гц

Число

фаз

Потреб-ляемая

мощность,

кВт

Ток,

А

Частота

вра-щения,

об/мин

Масса,

кг

Регулятор

скорости

Гибкие вставки

Виброи-золяторы

Схема подклю-чения

тип

шт.

ВРВ-2,0-GQ/4Е

220

1

0,33

1,52

1500

12,7

СРМ-500W

ВГ-ВРВ-2,0-D213/242

ВГ-ВРВ-GQ-2,0-206*116

ДО 38

4

Схема №1

ВРВ-2,0-GQ/4D

380

3

0,33

0,63

1500

12,7

ATV212H075N4

ДО 38

4

Схема №3

ВРВ-2,2-GQ/4Е

220

1

0,51

2,3

1500

16,1

СРМ-800W

ВГ-ВРВ-2,2-D224/253

ВГ-ВРВ-GQ-2,2-233*129

ДО 38

4

Схема №2

ВРВ-2,2-GQ/4D

380

3

0,49

0,82

1500

16,1

ATV212H075N4

ДО 38

4

Схема №4

ВРВ-2,2-GQ/6D

380

3

0,3

0,81

1000

16,1

ATV212H075N4

ДО 38

4

Схема №4

ВРВ-2,5-GQ/4Е

220

1

0,9

4,1

1500

21,5

СРМ-1000W

ВГ-ВРВ-2,5-D260/289

ВГ-ВРВ-GQ-2,5-259*146

ДО 38

4

Схема №2

ВРВ-2,5-GQ/4D

380

3

0,87

1,8

1500

21,5

ATV212HU15N4

ДО 38

4

Схема №4

ВРВ-2,8-GQ/4Е

220

1

1,6

7,3

1500

29,1

Трансформ. регулятор

ВГ-ВРВ-2,8-D280/309

ВГ-ВРВ-GQ-2,8-291*167

ДО 38

4

Схема №2

ВРВ-2,8-GQ/4D

380

3

1,7

3,2

1500

29,1

ATV212HU22N4

ДО 38

4

Схема №4

ВРВ-2,8-GQ/6Е

220

1

0,45

2,2

1000

29,1

СРМ-500W

ДО 38

4

Схема №2

ВРВ-2,8-GQ/6D

380

3

0,45

0,85

1000

29,1

ATV212H075N4

ДО 38

4

Схема №4

ВРВ-3,1-GQ/4E

220

1

2,25

10,0

1500

36,6

Трансформ. регулятор

ВГ-ВРВ-3,15-D320/349

ВГ-ВРВ-GQ-3,1-328*185

ДО 38

4

Схема №2

ВРВ-3,1-GQ/4D

380

3

2,2

4,0

1500

36,6

ATV212HU22N4

ДО 38

4

Схема №4

ВРВ-3,1-GQ/6Е

220

1

0,72

3,6

1000

32,6

СРМ-800W

ДО 38

4

Схема №2

ВРВ-3,1-GQ/6D

380

3

0,78

1,5

1000

32,6

ATV212HU15N4

ДО 38

4

Схема №4

ВРВ-3,5-GQ/4D

380

3

3,5

5,9

1500

44,8

ATV212HU40N4

ВГ-ВРВ-3,15-D355/384

ВГ-ВРВ-GQ-3,5-371*211

ДО 39

4

ВРВ-3,5-GQ/6D

380

3

1,15

2,3

1000

38,8

ATV212HU15N4

ДО 39

4

ВРВ-4,0-GQ/4D

380

3

4,8

8,0

1500

66,2

ATV212HU55N4

ВГ-ВРВ-4,0-D405/434

ВГ-ВРВ-GQ-4,0-419*239

ДО 39

4

ВРВ-4,0-GQ/6D

380

3

2,8

4,85

1000

61,2

ATV212HU30N4

ДО 39

4

ВРВ-4,0-GQ/8D

380

3

1,7

3,7

750

61,2

ATV212HU22N4

ДО 39

4

ВРВ-4,5-GQ/6D

380

3

3,5

6,0

1000

70

ATV212HU40N4

ВГ-ВРВ-4,5-D450/479

ВГ-ВРВ-GQ-4,5-472*266

ДО 39

6

ВРВ-4,5-GQ/8D

380

3

2,0

4,1

750

70

ATV212HU22N4

ДО 39

6

Аэродинамические характеристики радиальных вентиляторов серии ВРВ




Электрические схемы подключения вентиляторов


Пример обозначения:

Вентилятор радиальный ВРВ-2,0-GQ/4Е-0,33/1500/220
                      где:   ВРВ – серия радиального вентилятора;
                               2,0 – номер вентилятора (по наружному диаметру рабочего колеса в дециметрах);
                               GQ – мотор-колесо;
                               4 – число полюсов электродвигателя;
                               Е – комплектация однофазным электродвигателем;
                                      (D – комплектация трехфазным двигателем);
                               0,33 – потребляемая мощность, кВт;
                              1500 – частота вращения рабочего колеса, об/мин;
                               220 – напряжение электродвигателя, В.
