Твердотельное реле для электрических нагревателей
![](/upload/resize_cache/iblock/388/448_448_1/t3bynkc50h3an5xydih3ps8w43mz358l.jpeg)
![](/upload/resize_cache/iblock/f66/448_448_1/yr4mlgec5hq2ebdaw8ftqu478u0oczi7.jpeg)
![](/upload/resize_cache/iblock/388/76_76_1/t3bynkc50h3an5xydih3ps8w43mz358l.jpeg)
![](/upload/resize_cache/iblock/f66/76_76_1/yr4mlgec5hq2ebdaw8ftqu478u0oczi7.jpeg)
Твердотельное реле - это полупроводниковое устройство, предназначенное для бесконтактной коммутации силовых цепей исполнительных механизмов, преимущественно нагревательных элементов (ТЭН), осветительных приборов и маломощных электродвигателей.
Твердотельные реле KIPPRIBOR серии HT предназначены для управления трехфазной электрической нагрузкой от 10 до 120 А. Реле серии HT имеют симисторный выход (TRIAC).
Особенности управления и коммутации нагрузки реле:
- Управляющий сигнал постоянного или переменного напряжения.
- Широкий диапазон управляющего сигнала: 3…32 VDC
- Широкий диапазон коммутируемого напряжения.
- Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
- Высокое значение пикового напряжения 900 VAC (9 класс).
- Подходят для коммутации как однофазной, так и трехфазной нагрузки.

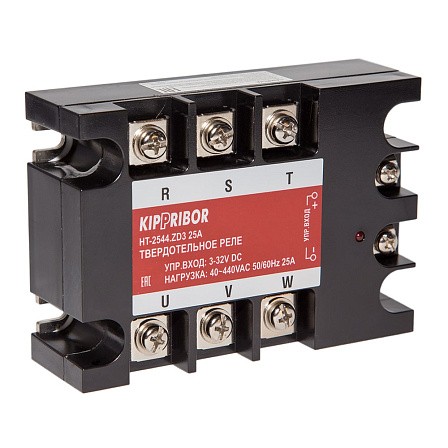

Технические характеристики реле HT
Модификация ТТР |
Рекомендуемый предельный ток резистивной нагрузки |
Максимально допустимый ток резистивной нагрузки |
Напряжение, В/ Коммутируемое напряжение, V AC/ Напряжение управления, V DC |
Мощность канального нагревателя, кВт |
HT-1044.ZD3 |
8 A |
10 A |
380 / 440 / 3…32 |
до 6,0 |
HT-2544.ZD3 |
19 A |
25 A |
до 15,0 |
|
HT-4044.ZD3 |
30 A |
40 A |
до 24,0 |
|
HT-6044.ZD3 |
45 A |
60 A |
до 27,0 |
|
HT-10044.ZD3 |
75 A |
100 A |
до 70 |

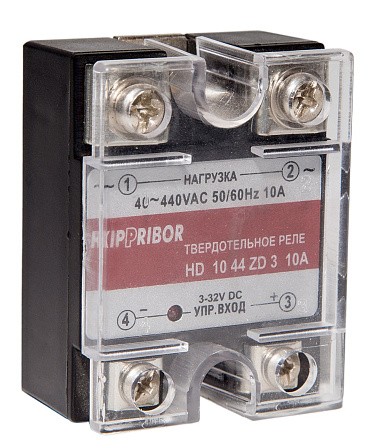

Технические характеристики реле HD
Модификация ТТР |
Номинальный рабочий ток |
Напряжение, В/ Коммутируемое напряжение, V AC/ Напряжение управления, V DC |
Мощность канального нагревателя, кВт |
HD 1544ZD3 |
15 A |
220 / 440 / 3…32 |
до 1,8 |
HD 2544ZD3 |
25 A |
до 5,0 |
|
HD 4044ZD3 |
40 A |
до 8,0 |
Не представленные в наличии модели доступны к поставке под заказ
