Узел прохода УПМ3

Узел прохода УПМ3 предназначен для монтажа вентиляторов.

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

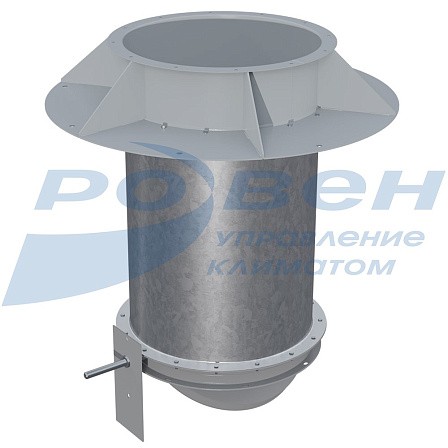

Узел прохода УПМ3 с клапаном и площадкой под электропривод предназначен для монтажа вентиляторов.
Выполняется без кольца для сбора конденсата.
Материал: стакан - углеродистая сталь с полимерным покрытием, патрубок - оцинкованная сталь. Стакан и патрубок скреплены между собой болтовым соединением.
Для вентиляторов больших размеров предусмотрен фланец с двойной отбортовкой.
Климатическое исполнение УХЛ1 по ГОСТ 15150.

Габаритные и присоединительные размеры узлов прохода УПМ3


Модель	D, мм	D1, мм	D2, мм	D3, мм	D4, мм	D5, мм	D6, мм	n, шт	n1, шт	n2, шт	Масса, кг
УПМ3-200	213	235	540	472	273	273	235	8	8	4	19,7
УПМ3-225	225	253	540	472	285	285	253	8	8	4	21,5
УПМ3-250	250	289	540	472	310	310	286	8	8	4	22,3
УПМ3-280	280	309	540	472	340	340	309	8	8	4	22,9
УПМ3-315	315	349	540	472	375	375	349	8	8	4	25,3
УПМ3-355	355	384	840	772	415	415	384	8	8	8	43,4
УПМ3-400	400	436	840	772	460	460	434	8	8	8	45,2
УПМ3-450	450	486	840	772	510	510	479	8	8	8	46,4
УПМ3-500	500	536	840	772	560	560	534	12	16	8	47,6
УПМ3-560	560	620	1140	1072	620	660	589	12	16	8	72,1
УПМ3-630	630	690	1140	1072	690	730	665	12	16	8	73,5
УПМ3-710	710	770	1140	1072	770	810	739	16	16	8	75,1
УПМ3-800	800	860	1140	1072	860	900	829	16	16	8	76,7
УПМ3-900	900	960	1340	1272	960	1034,8	938	16	16	8	114,2
УПМ3-1000	1000	1070	1340	1272	1060	1134,8	1030	16	16	8	117
УПМ3-1120	1120	1195	1590	1522	1180	1254,8	1158	16	16	8	146,5
УПМ3-1250	1250	1320	1590	1522	1310	1384,8	1280	16	16	8	149,3
