Вытяжная щелевая решетка РЩ/РЩБ
Вытяжные решетки предназначены для удаления воздуха из помещений.

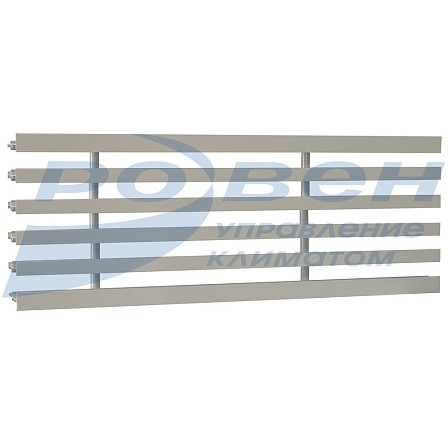

Щелевые решетки представляют собой конструкцию из алюминиевого профиля с числом щелей от 1 до 6. При длине решетки более 1 м жалюзи изготавливаются составными.
Решетки могут поставляться с боковинами (РЩБ) и без них (РЩ).
Типоразмеры решеток: L (длина) от 100 мм до 2000 мм; H (высота) от 49 мм (1 щель) до 244 мм (6 щелей), шаг 39 мм. Коэффициент живого сечения вытяжных решеток - Кж.с. = 0,60.
Конструктивно вытяжные решетки отличаются от приточных отсутствием как регулятора, так и поворотных жалюзи.
Стандартный цвет окрашенных решеток - белый (RAL 9016). Палитра нестандартных цветов окраски по каталогу RAL.
Палитра нестандартных цветов окраски
Характеристики вентиляционных решеток
Типоразмеры решеток: L (длина) от 100 мм до 2000 мм; H (высота) от 49 мм (1 щель) до 244 мм (6 щелей), шаг 39 мм. Коэффициент живого сечения вытяжных решеток - Кж.с. = 0,60.
Габаритные и присоединительные размеры
При расчете размеров адаптеров к решеткам РЩ необходимо использовать формулу H+1*L+3.
Например: Решетка РЩ-1 49*300 – размер адаптера: 50*303 мм.
При расчете размеров адаптеров к решеткам РЩБ необходимо использовать формулу H+1*L+13.
Например: Решетка РЩБ-2 88*400 – размер адаптера: 89*413 мм.
Данные для подбора вытяжных щелевых решеток РЩ (РЩБ)
|
Число щелей |
Fo , м2 |
LA = 25дБ (А) |
LA = 35дБ (А) |
LA = 45дБ (А) |
||||||
|
Lo , м3/ч |
∆Рп, Па |
Vo , м/с |
Lo , м3/ч |
∆Рп, Па |
Vo , м/с |
Lo , м3/ч |
∆Рп, Па |
Vo , м/с |
||
|
1 |
0,033 |
150 |
3 |
1,3 |
250 |
10 |
2,1 |
400 |
25 |
3,4 |
|
2 |
0,072 |
250 |
2 |
1,0 |
450 |
8 |
1,7 |
700 |
19 |
2,7 |
|
3 |
0,110 |
350 |
2 |
0,9 |
650 |
8 |
1,6 |
900 |
16 |
2,3 |
|
4 |
0,150 |
500 |
3 |
0,9 |
800 |
8 |
1,5 |
1200 |
17 |
2,2 |
|
5 |
0,189 |
600 |
3 |
0,9 |
1000 |
8 |
1,5 |
1500 |
19 |
2,2 |
|
6 |
0,227 |
700 |
3 |
0,9 |
1200 |
9 |
1,5 |
1700 |
18 |
2,1 |
В таблице приведены рекомендуемые расходы воздуха L0 в зависимости от уровня генерируемого шума LA, соответствующие потери полного давления ∆Pполн. Всасываемый поток имеет короткий факел, и его скорость не рассчитывается.
Для решеток L≠1 м табличные значения L0 корректируются пропорционально их длине. Значения ∆Pполн соответствуют табличным при сохранении удельного расхода.
В комплект поставки к каждой решетке РЩ/РЩБ входит кронштейн для крепления.
Количество кронштейнов и их размер зависит от габаритов решетки.
Технические характеристики комплектов
|
Кол-во щелей решетки, шт |
L1, мм |
|
1 |
54 |
|
2 |
93 |
|
3 |
132 |
|
4 |
171 |
|
5 |
210 |
|
6 |
249 |
Количество креплений решеток РЩ/РЩБ относительно длины решетки
|
Длина решетки, мм |
Количество креплений, шт |
|
100-200 |
1 |
|
250-1000 |
2 |
|
1000-2000 |
3 |
МАРКИРОВКА:
РЩ-2 88*1000 RAL 9016,
где: РЩ – решетка вытяжная щелевая без боковой планки, РЩБ– решетка вытяжная
щелевая с боковой планкой;
2 – количество щелей решетки;
88*1000 – установочный размер решетки (HxL), мм;
RAL 9016 – цвет окраски по каталогу RAL либо неокрашенные.
