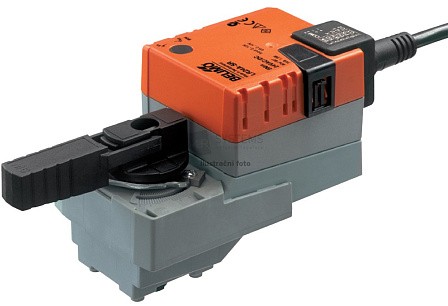

Электропривод belimo LR24A-SR

Код: РВ000005807

Нет в наличии

Страна происхождения

ШВЕЙЦАРИЯ

Единица измерения

шт

Вес (кг)

0.55

Высота (мм)

Длина (мм)

159

Ширина (мм)

получить консультацию

Цена уточняется

Описание товара

Характеристики

Описание товара

Поворотные электроприводы предназначены для управления трехходовым клапаном. Они поворачивают шар внутри трехходового крана — регулирующее устройство — в открытое положение согласно управляющему сигналу. Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положение электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.

Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления). Угол поворота настраивается при помощи механических упоров. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Характеристики товара

Габаритные и присоединительные размеры (мм)

Модель	A	B	C	E	F
LR24A-SR	25	103	84	71	134

Технические данные

Технические характеристики	Модель
Технические характеристики	LR24A-SR
Номинальное напряжение	24 В ~ 50/60 Гц 24 В=
Диапазон номинального напряжения	19,2…28,8 В ~/=
Расчетная мощность	2 ВА
Потребляемая мощность: — во время вращения — в состоянии покоя	1,0 Вт 0,4 Вт
Крутящий момент	5 Нм
Соединение: — питание	Кабель: 1 м , 3 х 0,75 мм²
Параллельное соединение	Возможно c учетом мощностей
Крутящий момент (номинальный)	Мин. 5 Нм при номинальном напряжении
Управление: — управляющий сигнал Y — рабочий диапазон	0…10 В = Типовое входное сопротивление 100кОм 2…10 В =
Обратная связь (измеряемое напряжение)	2… 10 В = , макс. 1 мА
Равность хода	±5%
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота	90 с / 95°
Уровень шума	Макс. 35 дБ (без клапана)
Индикация положения	Механический указатель, съемный
Класс защиты	III (для низких напряжений)
Электромагнитная совместимость	Соответствует 89/336/ЕЕС
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей среды	0…+50° С
Температура переносимой среды	+5…+100°С (шаровой кран) –10°С с подогревом штока по запросу
Температура хранения	–40…+80°С
Влажность окружающей среды	95% отн., не конденсир. (по EN 60730-1)
Масса	≈0,55 кг

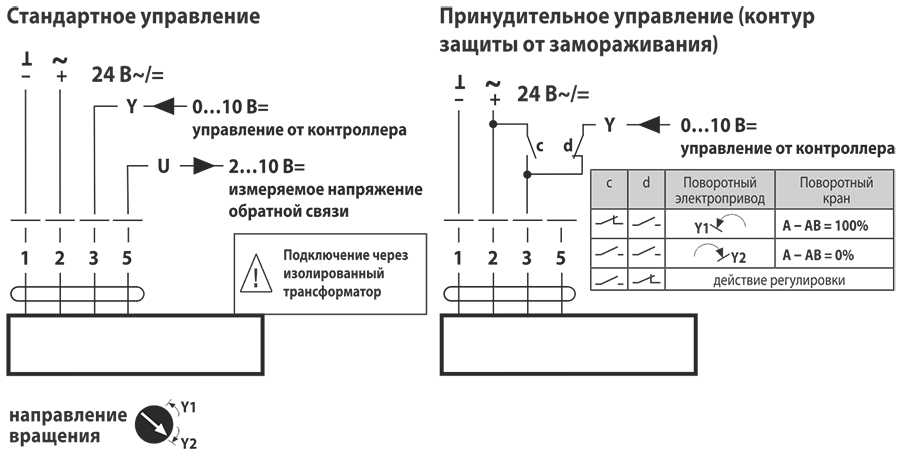

Электрическая схема подключения LR24A-SR
