Вентиляторы радиальные серии ВР 80-75-ДУ
- Вентиляторы низкого давления
- Лопатки рабочего колеса - загнутые назад<
- Относительный диаметр рабочего колеса (коэффициент): 1,0
- Корпус вентилятора из оцинкованной стали (№ 4,0-8,0) или из углеродистой стали окрашенные (№ 10,0-12,5)
- Рама вентилятора из оцинкованной стали (№ 4,0) или из углеродистой стали окрашенная (№ 5,0-12,5)
- Трехфазный асинхронный двигатель (380 В)
- Конструктивная схема 1 по ГОСТ 5976-90
- Класс защиты двигателя IP54
- Вентиляторы выпускаются следующих исполнений согласно таблице «Исполнение вентиляторов по назначению и материалам»: дымоудаления (ДУ400 или ДУ600)
Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВР 80-75
|
№ |
A* |
А1 |
А2 |
А3 |
В max |
В1 |
H** max |
H1 |
Н2 |
H3 |
d |
d1 |
a |
h |
|||||
|
0° |
45° |
90°, 270° |
135°, 315° |
0° |
45° |
90° |
|||||||||||||
|
4,0 |
722 |
655 |
646 |
831 |
420 |
302 |
260 |
730 |
231 |
312 |
1022 |
938 |
518 |
352 |
294 |
400 |
434 |
280 |
300 |
|
5,0 |
906 |
818 |
800 |
1029 |
529 |
377 |
326 |
733 |
265 |
960 |
1219 |
1109 |
600 |
440 |
360 |
500 |
534 |
350 |
379 |
|
6,3 |
1133 |
1024 |
995 |
1282 |
658 |
475 |
410 |
1000 |
340 |
1174 |
1504 |
1383 |
733 |
554 |
441 |
630 |
665 |
440 |
470 |
|
8,0 |
1430 |
1303 |
1248 |
1618 |
828 |
602 |
520 |
1385 |
434 |
1542 |
1960 |
1314 |
995 |
702 |
547 |
800 |
829 |
560 |
589 |
|
10,0 |
1799 |
1655 |
1570 |
2040 |
1034 |
765 |
650 |
1544 |
506 |
2035 |
2567 |
2389 |
1355 |
890 |
680 |
1000 |
1030 |
700 |
740 |
|
12,5 |
2237 |
2060 |
1945 |
2530 |
1284 |
953 |
813 |
1717 |
592 |
2446 |
3109 |
2394 |
1610 |
1109 |
836 |
1250 |
1280 |
878 |
915 |
* Размер, зависящий от положения корпуса вентилятора.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.
Габаритные и присоединительные размеры (мм) основания рамы вентиляторов серии ВР 80-75
|
№ вентилятора |
Тип электродвигателя |
А |
В |
C |
D |
Е |
F |
K |
L |
M |
n |
|
4,0 |
АИР63-112 |
570 |
290 |
314 |
- |
- |
20 |
163 |
30 |
8,5 |
8 |
|
5,0 |
АИР71-100 |
700 |
385 |
435 |
10 |
240 |
100 |
240 |
- |
- |
6 |
|
6,3 |
АИР100-132 |
854 |
486 |
546 |
10 |
325 |
100 |
325 |
- |
- |
6 |
|
8,0 |
АИР132-160 |
1088 |
586 |
646 |
12 |
265 |
268 |
265 |
- |
- |
6 |
|
АИР180 |
1307 |
575 |
646 |
12 |
375 |
268 |
375 |
- |
- |
6 |
|
|
10,0 |
АИР132-225 |
1330 |
840 |
900 |
12 |
385 |
280 |
385 |
- |
- |
6 |
|
12,5 |
АИР160-225 |
1686 |
1004 |
1075 |
12 |
- |
279 |
1128 |
- |
- |
4 |
Комплектация вентиляторов ВР 80-75 гибкими вставками и виброизоляторами
|
№ вентилятора |
Относит. диаметр рабочего колеса |
Частота вращения, об/мин |
Гибкие вставки |
Виброизоляторы |
|
|
тип |
шт. |
||||
|
4,0 |
D=d1,0 |
1000 |
ВГ/ВГТ-D400/434 ВГ/ВГТ-ВР/ВЦ-4,0-280*280 |
ДО 38 |
4 |
|
1500 |
ДО 39 |
||||
|
3000 |
|||||
|
5,0 |
D=d1,0 |
1000 |
ВГ/ВГТ-D500/534 ВГ/ВГТ-ВР/ВЦ-5,0-350*350 |
ДО 39 |
6 |
|
1500 |
|||||
|
6,3 |
D=d1,0 |
1000 |
ВГ/ВГТ-D630/665 ВГ/ВГТ-ВР/ВЦ-6,3-441*441 |
ДО 40 |
6 |
|
1500 |
|||||
|
8,0 |
D=d1,0 |
1000 |
ВГ/ВГТ-D800/829 ВГ/ВГТ-ВР/ВЦ-8,0-560*560 |
ДО 42 |
6 |
|
1500 |
|||||
|
10,0 |
D=d1,0 |
750 |
ВГ/ВГТ-D1000/1030 ВГ/ВГТ-ВР/ВЦ-10,0-700*700 |
ДО 43 |
6 |
|
1000 |
|||||
|
12,5 |
D=d1,0 |
750 |
ВГ/ВГТ-D1250/1280 ВГ/ВГТ-ВР/ВЦ-12,5-875*875 |
ДО 44 (АИР200М8) |
6 |
|
ДО 45 (АИР200L8, АИР225М8) |
|||||

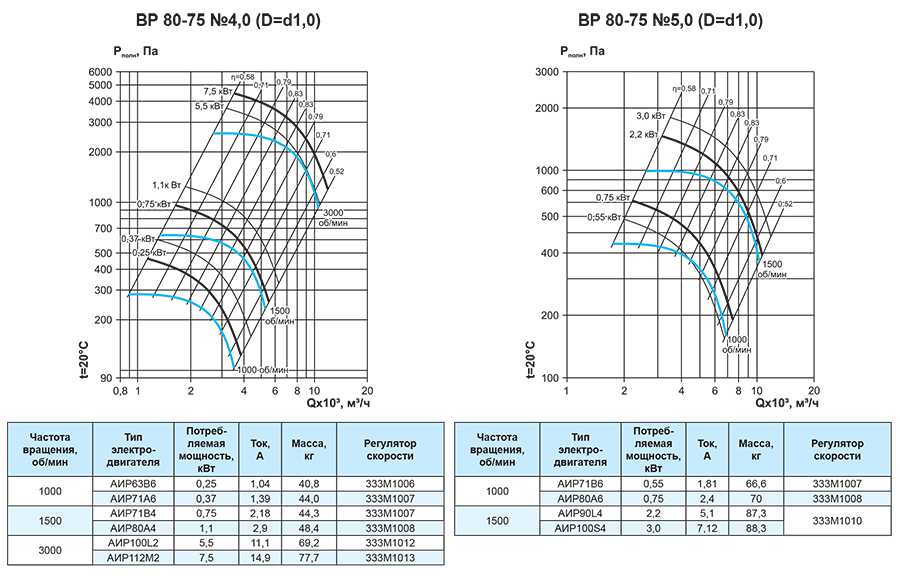

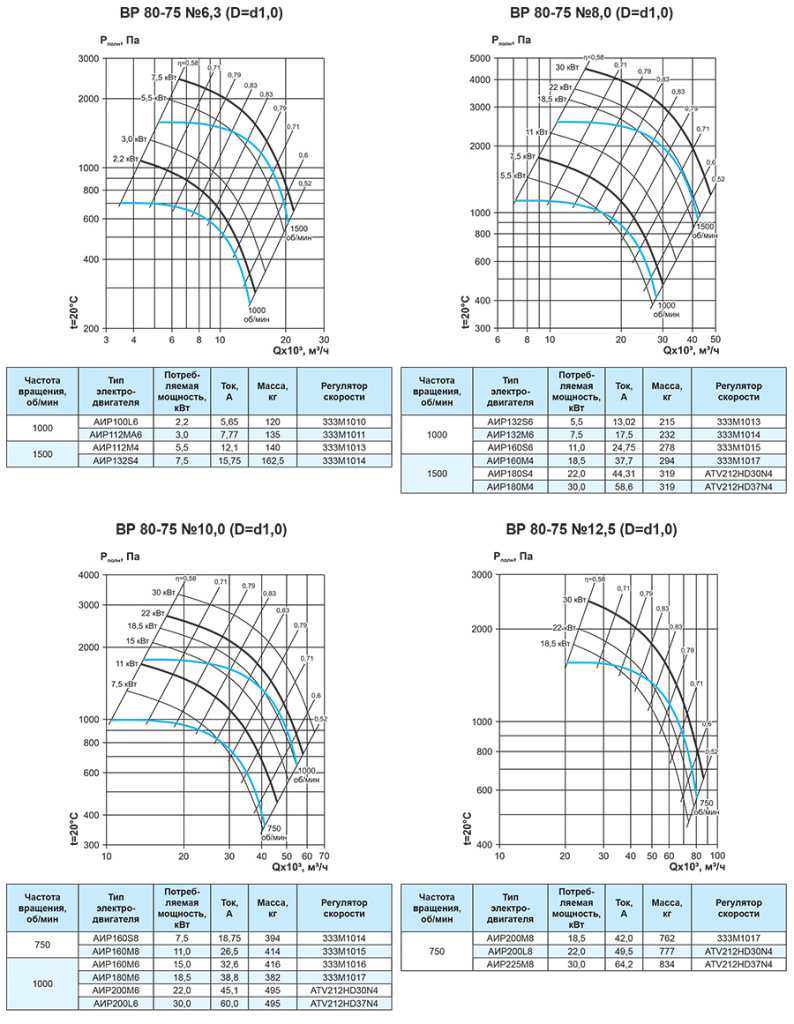

Технические и аэродинамические характеристики радиальных вентиляторов серии ВР 80-75
Электрическая схема подключения радиальных вентиляторов серии ВР 80-75 в сеть 380 В
МАРКИРОВКА:
Вентилятор радиальный ВР 80-75-6,3-РН-ДУ400-2,2/1000/220-380-Л0-У1
где: ВР 80-75 – серия радиального вентилятора;
6,3 – номер вентилятора (по наружному диаметру рабочего колеса в дециметрах);
РН – комплектация рабочим колесом с назад загнутыми лопатками;
ДУ400 – дымоудаление (по таблице «Исполнение вентиляторов по назначению и материалам»);
2,2 – мощность электродвигателя, кВт;
1000 – частота вращения рабочего колеса, об/мин;
220-380 – напряжение питания электродвигателя, В;
Л0 – положение корпуса;
У1 – климатическое исполнение и категория размещения по ГОСТ 15150
(У1 - установлен электродвигатель с климатическим исполнением У2 и
кожух защиты электродвигателя (Кожух ЭД), уже установленный на вентилятор
У2 - установлен электродвигатель с климатическим исполнением У2).
