Вентиляторы канальные прямоугольные шумоизолированные серии VCN-SH
- Лопатки, загнутые назад
- Корпус из оцинкованной стали
- Компактная конструкция
- Лопатки, загнутые назад
- Корпус из оцинкованной стали
- Корпус VCN-SH cнабжен дополнительным шумоизолирующим корпусом

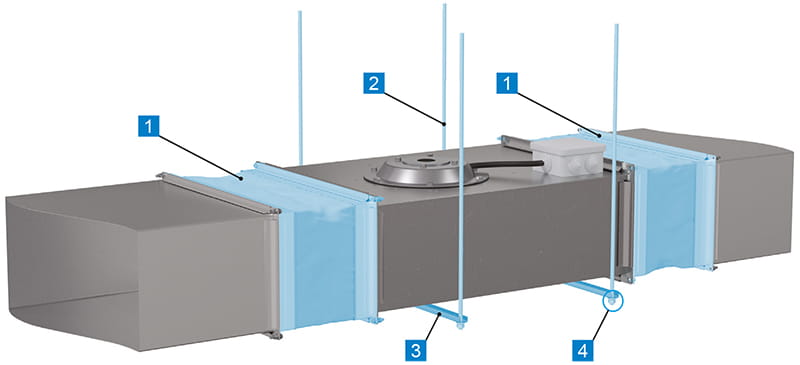

- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Возможно изготовление вентиляторов в двух комплектациях, в зависимости от требуемых аэродинамических характеристик:
- мотор-колесо RP (производство Германия);
- мотор-колесо GH (производство Китай).
- Температура перемещаемого воздуха от -30°С до +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды:
- с колесом GH от -25ºС до +50 ºС.
- с колесом RP от -25ºС до +60 ºС (исключение VCN/VCN-SH-50-30/28-RP-0,225/3000/220 от -25ºС до +40ºС).
Габаритные и присоединительные размеры
|
Модель |
L |
L1 |
H |
H1 |
H2 |
C |
C1 |
|
VCN-SH 40-20 |
400 |
500 |
200 |
300 |
356 |
690 |
590 |
|
VCN-SH 50-25 |
500 |
600 |
250 |
350 |
406 |
718 |
618 |
|
VCN-SH 50-30 |
500 |
600 |
300 |
400 |
456 |
742 |
642 |
|
VCN-SH 60-30 |
600 |
700 |
300 |
400 |
456 |
762 |
662 |
|
VCN-SH 60-35 |
600 |
700 |
350 |
450 |
506 |
822 |
722 |
|
VCN-SH 70-40 |
700 |
800 |
400 |
500 |
556 |
967 |
867 |
|
VCN-SH 80-50 |
800 |
900 |
500 |
600 |
656 |
1057 |
957 |
|
VCN-SH 90-50 |
900 |
1000 |
500 |
600 |
656 |
1107 |
1007 |
|
VCN-SH 100-50 |
1000 |
1100 |
500 |
600 |
656 |
1207 |
1107 |
Технические характеристики
|
Модель |
Напряжение, В |
Мощность двигателя, кВт |
Ток, А |
Частота вращения, об/мин |
Масса , кг |
Регулятор скорости |
Общий дБа |
Схема подключения |
|
VCN-SH -40-20/22-GH/2E |
220 |
0,15 |
0,7 |
3000 |
20,6 |
СРМ 500 |
65 |
Схема №3 |
|
VCN-SH -40-20/22-RP/2E |
220 |
0,085 |
0,38 |
3000 |
20,2 |
СРМ 500 |
65 |
|
|
VCN-SH -50-25/25-GH/2E |
220 |
0,2 |
0,9 |
3000 |
25,8 |
СРМ 500 |
66 |
|
|
VCN-SH -50-25/25-RP/2E |
220 |
0,185 |
0,81 |
3000 |
25,9 |
СРМ 500 |
61 |
|
|
VCN-SH -50-30/28-GH/2E |
220 |
0,25 |
1,1 |
3000 |
28,6 |
СРМ 500 |
69 |
|
|
VCN-SH -50-30/28-RP/2E |
220 |
0,225 |
1,0 |
3000 |
29,3 |
СРМ 500 |
63 |
|
|
VCN-SH -60-30/31-GH/4E |
220 |
0,14 |
0,68 |
1500 |
33,7 |
СРМ 500 |
55 |
|
|
VCN-SH -60-30/31-RP/4E |
220 |
0,095 |
0,46 |
1500 |
33,5 |
СРМ 500 |
60 |
|
|
VCN-SH -60-30/31-GH/4D |
380 |
0,15 |
0,39 |
1500 |
32,8 |
333M1006 |
56 |
Схема №2 |
|
VCN-SH -60-30/31-RP/4D |
380 |
0,085 |
0,3 |
1500 |
33,4 |
333M1006 |
60 |
Схема №6 |
|
VCN-SH -60-35/31-GH/4E |
220 |
0,14 |
0,68 |
1500 |
37,2 |
СРМ 500 |
55 |
Схема №3 |
|
VCN-SH -60-35/31-RP/4E |
220 |
0,12 |
0,54 |
1500 |
37,1 |
СРМ 500 |
54 |
Схема №3 |
|
VCN-SH -60-35/31-GH/4D |
380 |
0,15 |
0,39 |
1500 |
36,4 |
333M1006 |
56 |
Схема №2 |
|
VCN-SH -60-35/31-RP/4D |
380 |
0,11 |
0,32 |
1500 |
37,0 |
333M1006 |
54 |
Схема №6 |
|
VCN-SH -70-40/35-GH/4E |
220 |
0,22 |
1,0 |
1500 |
49,8 |
СРМ 500 |
58 |
Схема №3 |
|
VCN-SH -70-40/35-RP/4E |
220 |
0,27 |
1,18 |
1500 |
50,8 |
СРМ 500 |
65 |
Схема №3 |
|
VCN-SH -70-40/35-GH/4D |
380 |
0,22 |
0,47 |
1500 |
49,8 |
333M1006 |
59 |
Схема №2 |
|
VCN-SH -70-40/35-RP/4D |
380 |
0,17 |
0,52 |
1500 |
50,8 |
333M1006 |
56 |
Схема №4 |
|
VCN-SH -80-50/40-RP/6E |
220 |
0,117 |
0,52 |
1000 |
76,1 |
СРМ 500 |
56 |
Схема №3 |
|
VCN-SH -80-50/40-GH/6D |
380 |
0,25 |
0,73 |
1000 |
77,2 |
333M1006 |
45 |
Схема №1 |
|
VCN-SH -80-50/40-GH/4D |
380 |
0,54 |
1,0 |
1500 |
77,2 |
333M1007 |
60 |
Схема №1 |
|
VCN-SH -80-50/40-RP/4D |
380 |
0,515 |
1,41 |
1500 |
76,1 |
333M1007 |
61 |
Схема №7 |
|
VCN-SH -90-50/40-RP/6E |
220 |
0,117 |
0,52 |
1000 |
84,9 |
СРМ 500 |
56 |
Схема №3 |
|
VCN-SH -90-50/40-GH/6D |
380 |
0,25 |
0,73 |
1000 |
79,9 |
333M1006 |
45 |
Схема №1 |
|
VCN-SH -90-50/40-GH/4D |
380 |
0,54 |
1,0 |
1500 |
79,9 |
333M1007 |
60 |
Схема №1 |
|
VCN-SH -90-50/40-RP/4D |
380 |
0,515 |
1,41 |
1500 |
88,4 |
333M1007 |
61 |
Схема №7 |
|
VCN-SH -100-50/45-RP/4E |
220 |
0,68 |
3,0 |
1500 |
103,5 |
СРМ 1000 |
63 |
Схема №5 |
|
VCN-SH -100-50/45-GH/6D |
380 |
0,33 |
0,9 |
1000 |
101,3 |
333M1006 |
57 |
Схема №1 |
|
VCN-SH -100-50/45-GH/4D |
380 |
0,81 |
1,36 |
1500 |
101,4 |
333M1008 |
67 |
Схема №1 |
|
VCN-SH -100-50/45-RP/4D |
380 |
0,74 |
1,5 |
1500 |
103,5 |
333M1007 |
63 |
Схема №4 |

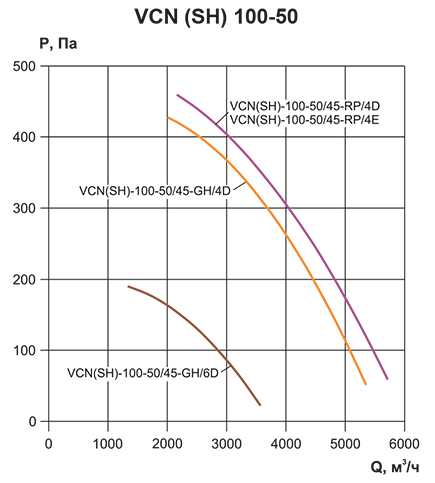

Аэродинамические характеристики

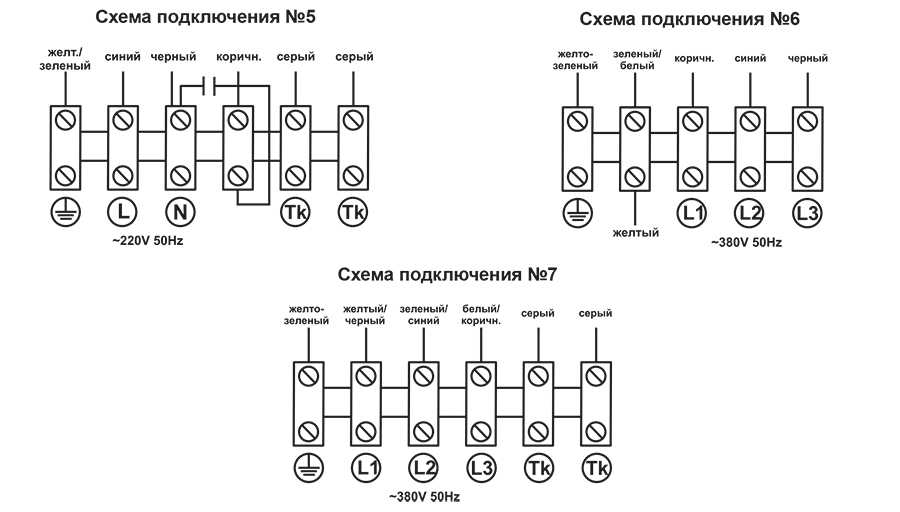

Электрические схемы подключения
МАРКИРОВКА:
Вентилятор канальный прямоугольный VCN-SH-60-35/31-GH/4E-0,14/1500/220
где: VCN-SH – серия канального вентилятора в шумоизолированном корпусе;
60-35 – типоразмер вентилятора (по прямоугольному присоединительному сечению) (LxH);
31 – диаметр рабочего колеса;
GH – комплектация мотор-колесом (GH или RP);
4 – число полюсов электродвигателя;
E – комплектация однофазным двигателем
(D – комплектация трехфазным двигателем);
0,25 – мощность электродвигателя, кВт;
1500 – частота вращения электродвигателя, об/мин;
220 – напряжение электродвигателя, В.
Не представленные в наличии модели доступны к поставке под заказ
